稻殼灰在建筑材料中也大有用處，只是你不知道！

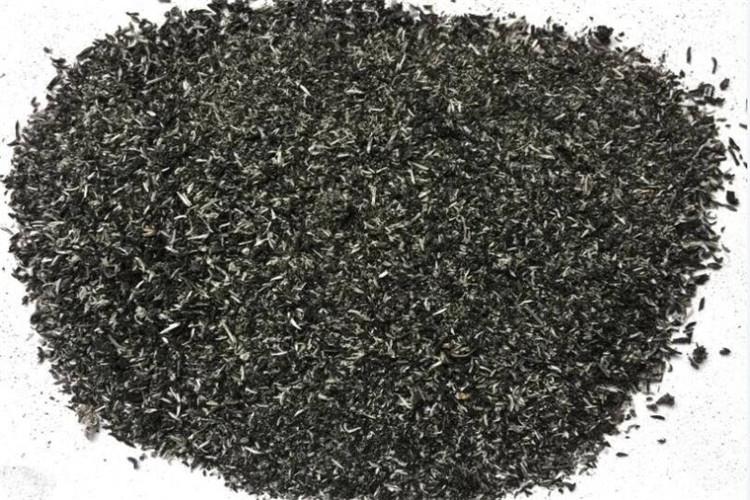

眾所周知，由稻殼充分燃燒而產(chǎn)生的稻殼灰是一種量大、面廣且廉價(jià)的可再生資源。就稻殼灰而言，其主要成分是硅和碳，利用它既可以開發(fā)硅酸鈉、硅石、硅酸鹽、活性炭等特殊產(chǎn)品，同時(shí)還可在建筑材料中有所應(yīng)用。下面文章就稻殼灰在建筑材料中的具體應(yīng)用情況作以簡(jiǎn)要說明，以便于大家更清晰地認(rèn)知該產(chǎn)品的巨大應(yīng)用價(jià)值。

●稻殼灰水泥

VIE.Ajiwe等利用含有大量硅的稻殼灰代替硅土制取水泥，實(shí)驗(yàn)中，首先將稻殼在爐子里進(jìn)行脫碳預(yù)處理，然后將預(yù)處理的稻殼放入650℃電爐氣化，得到白色稻殼灰，接著把稻殼灰同其他原料如氧化鋁、氧化鐵等一起在溫度為1400℃熔爐里煉制成熔渣，將熔渣同其他一些添加劑粉碎混合即得水泥。結(jié)果表明：用稻殼灰代替特定量的硅土制得的水泥，其物理和化學(xué)指標(biāo)都能達(dá)到行業(yè)要求，且成本相對(duì)較低，能解決農(nóng)業(yè)廢棄物稻殼的去向問題，減輕稻殼灰?guī)淼沫h(huán)境壓力，稻殼灰是值得推薦的一種材料。

●稻殼灰混凝土

1.高強(qiáng)混凝土，蔡瑞環(huán)對(duì)利用稻殼灰和各中摻合料配置C100高強(qiáng)混凝土進(jìn)行對(duì)比研究：在水灰比為0.22時(shí)，稻殼灰和氣化稻殼灰摻合料新拌混凝土的工作性能良好，經(jīng)時(shí)損失較小，但流出時(shí)間出現(xiàn)下降，并存在特定的發(fā)粘現(xiàn)象，且工作性和硅灰相接近，略好于偏高嶺土；28d的抗壓強(qiáng)度，電爐熱解稻殼灰達(dá)到了較大值108.1MPa，超過了硅灰12MPa；氣化稻殼灰由于含有較多的炭，活性較弱，而二次燃燒后的氣化稻殼灰的活性得到提高，水灰比0.19時(shí)其28d抗壓強(qiáng)度達(dá)到了104.5MPa，好于空白樣，并和偏高嶺土強(qiáng)度相接近；稻殼灰的加入可以降低混凝土的氯離子滲透性能，只要配方得當(dāng)完全可以超過硅灰的效果，水灰比越大，稻殼灰降低混凝土的氯離子滲透性能效果則越明顯。

2.碾壓混凝土。岳昌年對(duì)稻殼灰在碾壓混凝土中的作用進(jìn)行研究，結(jié)果表明：摻稻殼灰的碾壓混凝土按強(qiáng)度的較佳用水量低于按密度的較佳用水量，稻殼灰摻量越大，其較佳用水量也越大；稻殼灰摻量由0增加到100％，碾壓混凝土的較佳用水量（按強(qiáng)度）由108kg/m3增至126kg/m3；碾壓混凝土抗壓強(qiáng)度隨稻殼灰摻量的增多而降低，稻殼灰摻量分別為0、30％、50％、70％、100％的碾壓混凝土，在較佳用水量條件下，其較高抗壓強(qiáng)度分別可達(dá)71MPa、51MPa、45MPa、27MPa和20MPa。

●稻殼灰保溫磚

利用稻殼灰生產(chǎn)的保溫磚是一種新型隔熱耐火保溫材料，以稻殼灰為主要原料，摻入適當(dāng)粘結(jié)劑等其它輔助原料，經(jīng)混合攪拌、成型、干燥、焙燒而成。具有外觀潔白、重?zé)€收縮小、高溫導(dǎo)熱系數(shù)低等特點(diǎn)，經(jīng)陶瓷烤花爐試用證明，和硅藻土磚相比，節(jié)電20％以上，且表面溫度降低?！揪唧w可參考《小小稻殼灰用途廣，在水泥混凝土中應(yīng)用大有裨益！》的相關(guān)內(nèi)容】

當(dāng)然，除能在水泥、混凝土、保溫磚等建筑材料的生產(chǎn)應(yīng)用中發(fā)揮重要作用外，稻殼灰在其他建材生產(chǎn)中也扮演著重要角色，比如把稻殼灰配入瀝青中研制出一種很好的防水材料；往處理過的稻殼灰內(nèi)兌入交聯(lián)劑，隨后加進(jìn)涂料，從而使涂料常見的龜裂現(xiàn)象消失等等。
