從性能角度分析，稻殼灰為何不容小覷？

相關(guān)實(shí)驗(yàn)研究表明，在適當(dāng)條件下焚燒稻殼而制備的稻殼灰不僅具有很好的火山灰活性和微集料填充效應(yīng)，而且還可很好的解決稻殼資源無法有效回收利用的問題，故而現(xiàn)已逐漸取代粉煤灰和高爐礦渣，成為應(yīng)用比較廣泛的一類建筑材料。那么，相比普通建筑材料，稻殼灰在水泥混凝土中究竟有著怎樣的性能優(yōu)勢(shì)呢？關(guān)于稻殼灰性能的分析詳見下文。

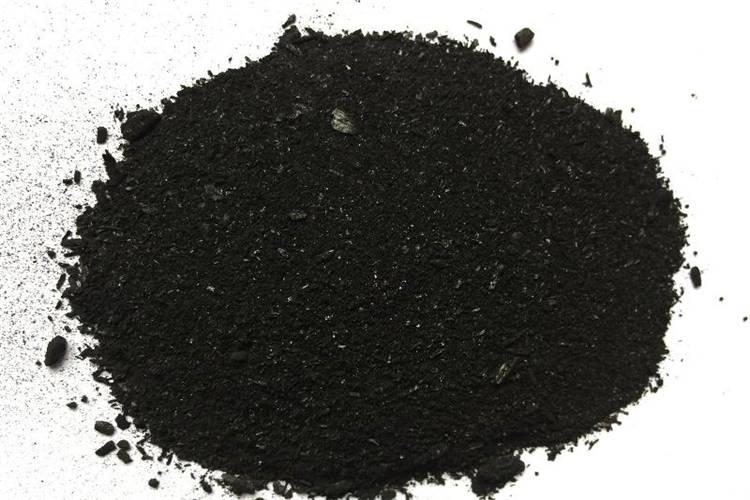

稻殼灰的質(zhì)量一般為燃燒前稻殼質(zhì)量的20%左右，因受到稻殼的產(chǎn)地、反應(yīng)條件等因素的影響，化學(xué)組分有偏差。稻殼灰的主要成分為非晶態(tài)的Si02，含量能達(dá)到90%以上，另外還有CaO、A1203、MgO、Fe2O3。等氧化物。稻殼灰有較大的容重和比表面積，其容重和比表面積分別能夠達(dá)到150~450kg／m3和50~100m2／g。歐陽東等對(duì)其微結(jié)構(gòu)進(jìn)行了分析，結(jié)果表明稻殼灰內(nèi)含有大量由Si凝膠離子非緊密粘聚而形成的納米尺度的孔隙，而這些Si凝膠離子和納米尺度的孔隙就是稻殼灰具有巨大比表面積和超高火山灰活性的主要原因。

稻殼的燃燒制度對(duì)稻殼灰的性能有較大的影響。歐陽東等對(duì)低溫稻殼灰和自然堆積燃燒稻殼灰進(jìn)行了對(duì)比分析，分析表明燃燒溫度對(duì)稻殼灰中SiO2的形態(tài)有較大的影響，低溫稻殼灰內(nèi)的SiO2為無定形態(tài)，而自然堆積燃燒稻殼灰中的Si02。轉(zhuǎn)變?yōu)槭⒑头绞?。陳正行等研究了不同溫度下燃燒生成的稻殼灰，結(jié)果表明當(dāng)燃燒溫度為500~800℃時(shí)，稻殼灰具有最大的比表面積和火山灰活性。Y.Naka-ta等口也研究了在400~1500℃燃燒制度下生成的稻殼灰，結(jié)果表明800℃以下所制備的稻殼灰中Si02為無定形狀態(tài)，超過900℃，SiO2主要為方石英。此外，P．C．Kapur等川的研究也證實(shí)了低溫燃燒制度才能生產(chǎn)出具有高火山灰活性的SiO2。

稻殼灰的預(yù)處理也會(huì)對(duì)稻殼灰的性質(zhì)起到特定的影響。C.Real等0研究發(fā)現(xiàn)經(jīng)過HCl水溶液酸處理后的稻殼在600℃下燃燒生成的稻殼灰有著很高的純度，最高能達(dá)到99.5%。稻殼中的金屬元素雜質(zhì)嚴(yán)重影響無定形SO2的生產(chǎn)，而HCl的酸化處理能夠去除金屬元素雜質(zhì)，起到優(yōu)化的作用。日本學(xué)者Q.Feng1對(duì)經(jīng)HC酸化后的稻殼灰和未進(jìn)行HCl酸化的稻殼灰分別進(jìn)行低溫燃燒處理，研究結(jié)果表明經(jīng)過HCl酸化后的稻殼灰的火山灰活性更高、更穩(wěn)定，同時(shí)酸化處理可以降低燃燒時(shí)間對(duì)稻殼灰火山灰活性的影響?！揪唧w可參考《稻殼灰VS草木灰成分性能大揭秘》的相關(guān)內(nèi)容】

以上就是對(duì)稻殼灰性能的簡(jiǎn)要分析與研究。如前所述，不難得出這樣一個(gè)結(jié)論，即只有保障低溫燃燒制度才能更有效地提高稻殼灰的火山灰活性，同時(shí)只有對(duì)稻殼進(jìn)行酸處理，才可以得到更穩(wěn)定、火山灰活性更高的稻殼灰。
