稻殼灰顆粒的四大用途，全文詳解！

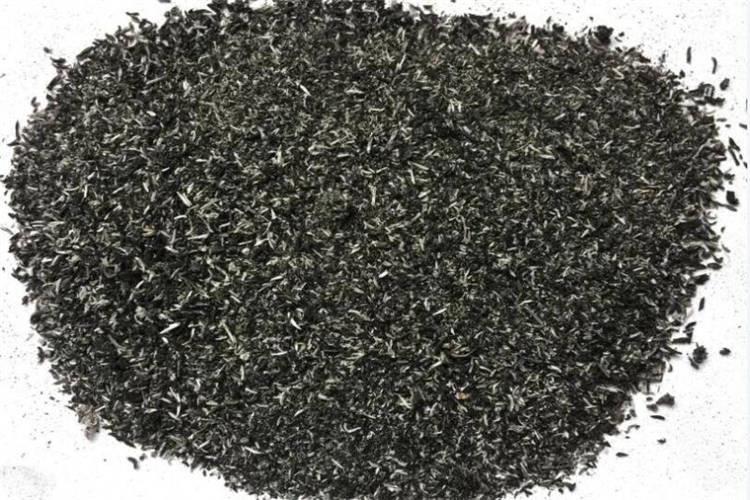

不知道大家有沒有了解過，稻殼灰是利用稻殼進行燃料燃燒或生物質發(fā)電廠氣化產生的一種工業(yè)廢渣。不管是對我們的生活、還是工業(yè)、農業(yè)上，都有很大幫助。接下來就為大家全面的介紹一下稻殼灰顆粒的四大用途，對此感興趣的朋友們可以接著往下好好了解一下，希望對大家進一步了解該產品有所幫助。

1、摻稻殼灰的碾壓混凝土強度的最佳用水量低于按密度的最佳用水量，稻殼灰摻量越大，其最佳用水量也越大；稻殼灰摻量由0增加到100％，碾壓混凝土的最佳用水量（按強度）由108 kg/m3增至126 kg/m3；碾壓混凝土抗壓強度隨稻殼灰摻量的增多而降低，稻殼灰摻量分別為0、30％、50％、70％、100％的碾壓混凝土，在最佳用水量條件下，其最高抗壓強度分別可達71 MPa、51 MPa、45 MPa、27 MPa和20MPa。

2、稻殼灰替代水泥摻入混凝土，能明顯的改善孔結構，孔隙明顯細化，小于20 nm的無害孔明顯增多。最可幾孔徑和平均孔徑越小，混凝土的抗壓強度越大，用平均孔徑能較好地表示稻殼灰混凝土孔參數。對不同的水膠比，摻10％和20％高活性稻殼灰混凝土都具有良好的抗凍融特性，但是摻30％稻殼灰的混凝土的抗凍融特性下降；混凝土含氣量和平均氣泡間隔系數極大的影響稻殼灰混凝土的抗凍融特性，硬化后含氣量為4.5％和平均氣泡間隔系數為400微米以下的稻殼灰混凝土都具有良好的抗凍融特性；從混凝土的抗凍性角度來看，高活性稻殼灰在混凝土中的摻量上限為20％。

3、在水灰比為0.22時，稻殼灰和氣化稻殼灰摻合料新拌混凝土的工作性能良好，經時損失較小，但流出時間出現下降，并存在一定的發(fā)粘現象，且工作性和硅灰相接近，略好于偏高嶺土；28 d的抗壓強度，電爐熱解稻殼灰達到了最大值108.1 MPa，超過了硅灰12 MPa；氣化稻殼灰由于含有較多的炭，活性較弱，而二次燃燒后的氣化稻殼灰的活性得到提高，水灰比0.19時其28 d抗壓強度達到了104.5 MPa，好于空白樣，并和偏高嶺土強度相接近；稻殼灰的加入可以降低混凝土的氯離子滲透性能，只要配方得當完全可以超過硅灰的效果，水灰比越大，稻殼灰降低混凝土的氯離子滲透性能效果則越明顯。

4、此外，利用稻殼灰生產的保溫磚是一種新型隔熱耐火保溫材料，以稻殼灰為主要原料，摻入適當粘結劑等其它輔助原料，經混合攪拌、成型、干燥、焙燒而成。具有外觀潔白、重燒線收縮小、高溫導熱系數低等特點。經陶瓷烤花爐試用證明，和硅藻土磚相比，節(jié)電20％以上，且表面溫度降低?！揪唧w可參考《精講：碳化稻殼的多樣應用有哪些？》的相關內容】

本篇文章主要向大家詳細介紹了稻殼灰顆粒的四大用途。不知道大家有沒有對以上問題完全掌握呢？如果大家對該產品還有疑惑的地方想要了解的話，大家可以在線咨詢我們的熱線客服，我們的客服將為大家提供熱情服務。
