今日科普：稻殼灰對瀝青性能的影響

我們都知道，稻殼是一種十分充足的農業(yè)廢料，控制稻殼燃燒條件制得的稻殼灰具有無定形二氧化硅含量高、比表面積大和多孔等特征，具有很高的活性。不僅可以用于農業(yè)作物施肥上，還可以考慮將稻殼灰作為瀝青改性劑改善基質瀝青及其混合料的性能。可能大家對此就比較陌生了，接下來我們就來詳細介紹一下，一起來看看吧。

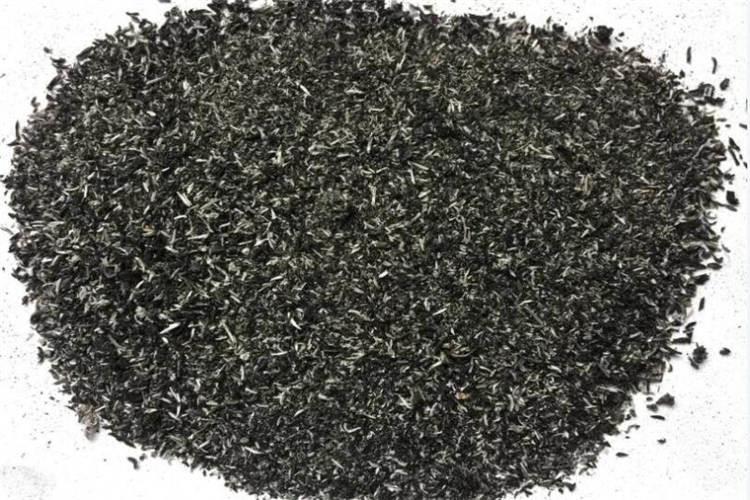

如何得到有利于瀝青改性的稻殼灰，以及如何制備改性瀝青是稻殼灰改性瀝青研究的關鍵性問題。通過借鑒其他固體改性劑改性瀝青制備工藝，確定保溫消泡環(huán)節(jié)參數，并對預混保溫環(huán)節(jié)進行控制變量研究，初步探索稻殼灰改性瀝青的制備工藝。改性瀝青在135℃保溫1h即可充分消泡。此外，預混保溫環(huán)節(jié)可使稻殼灰在瀝青中分散更均勻，提高改性瀝青性能，10min就可達到目的。為得到活性稻殼灰的較好的制備工藝，綜合考慮燃燒設備、升溫速度、冷卻速度、焚燒溫度、焚燒時間和研磨時間等因素。并借助稻殼灰的平均顆粒粒徑、比表面積、二氧化硅晶態(tài)和二氧化硅含量，以及將稻殼灰摻入瀝青后的瀝青三大指標和旋轉黏度，對焚燒溫度、焚燒時間和研磨時間進行正交試驗研究。

將稻殼放入馬弗爐中由室溫升至700℃焚燒2h，焚燒完畢后直接將稻殼灰從爐中拿出，散落在托盤里室溫冷卻，較后在立式方形行星球磨機中濕磨15min即可得到高活性稻殼灰。該稻殼灰可以在較大限度減弱對瀝青低溫性能不利影響的同時，提高其高溫性能。在初步提出稻殼灰改性瀝青制備工藝的基礎上，利用正交試驗對高速剪切環(huán)節(jié)的四個影響因素：剪切時間、剪切溫度、剪切速率和稻殼灰摻量進行優(yōu)化。將高活性稻殼灰過0.075mm篩，篩底按瀝青質量的3%摻入瀝青預混，放入150℃的恒溫烘箱中保溫10min。之后在150℃的恒溫條件下以5000r/min的剪切速率剪切瀝青10min。將改性瀝青放入恒溫烘箱中135℃消泡1h，即可完成稻殼灰改性瀝青制備。該改性瀝青可在較大限度減弱稻殼灰對瀝青低溫性能的不利影響的同時，提高其高溫性能。稻殼灰可提高瀝青混合料的強度、抗變形能力、水穩(wěn)定性和高溫穩(wěn)定性。雖然稻殼灰會輕微降低瀝青混合料的低溫抗裂性，但其仍能滿足實際工程的使用需求?！揪唧w可參考《稻殼灰的多種使用方法介紹，不可錯過！》的相關內容】

以上就是對稻殼灰對瀝青性能的影響的詳細介紹，相信大家通過本文的介紹對以上這一問題有了充分的了解與認識，由于文章篇幅局限問題，今天的分享到這里就全部結束了，希望以上分析介紹對大家有所幫助，如果還有問題想要了解，歡迎大家反饋。
