欲用稻殼灰，知其作用應(yīng)首當(dāng)其沖

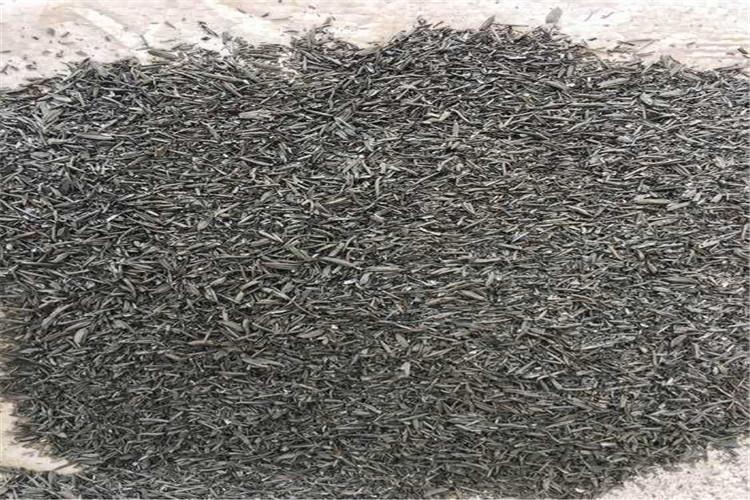

所謂稻殼灰其實(shí)就是一種以稻殼為原料制備而成的保溫材料，近年來(lái)在農(nóng)產(chǎn)品種植等領(lǐng)域使用比較廣泛，而我們想要更好的使用稻殼灰發(fā)揮其更大作用，還是要對(duì)其作用有所了解，因此今天我們整理了有關(guān)稻殼灰作用的相關(guān)知識(shí)，接下來(lái)就讓我們一起來(lái)了解一下具體的內(nèi)容吧！

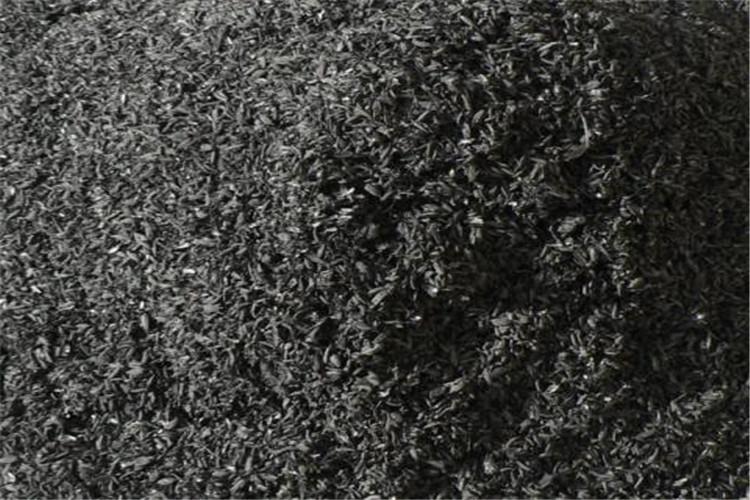

稻殼灰的作用：

1、稻殼灰替代水泥摻入混凝土，能明顯的改善孔結(jié)構(gòu)，孔隙明顯細(xì)化，小于20nm的無(wú)害孔明顯增多。幾孔徑和平均孔徑越小，混凝土的抗壓強(qiáng)度越大，用平均孔徑能較好地表示稻殼灰混凝土孔參數(shù)。對(duì)不同的水膠比，摻10％和20％高活性稻殼灰混凝土都具有良好的抗凍融特性，但是摻30％稻殼灰的混凝土的抗凍融特性下降；混凝土含氣量和平均氣泡間隔系數(shù)極大的影響稻殼灰混凝土的抗凍融特性，硬化后含氣量為4.5％和平均氣泡間隔系數(shù)為400微米以下的稻殼灰混凝土都具有良好的抗凍融特性；從混凝土的抗凍性角度來(lái)看，高活性稻殼灰在混凝土中的摻量上限為20％。

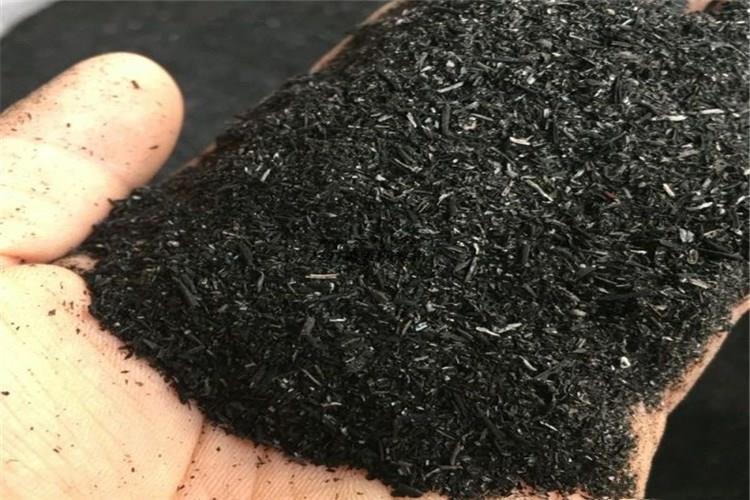

2、稻殼灰可以用于制作牙膏或牙粉研磨劑，將稻殼洗凈后晾干或烘干，再置于爐中進(jìn)行白化燃燒，脫碳燒制成白色具有化學(xué)活性的稻殼灰，再將白色稻殼灰按合適的配比加入到牙膏或牙粉的研磨劑中，即可制成一種含稻殼灰的牙膏或牙粉摩擦劑。稻殼焚燒后所制得的具有化學(xué)活性的白色稻殼灰中含有豐富的二氧化硅、鈉、鉀和鈣等成分，用其制作牙膏或牙粉的研磨劑時(shí)其中的二氧化硅對(duì)牙齒的牙垢具有明顯的磨蝕作用，而稻殼灰中的鈉、鉀和鈣等活性成分又能對(duì)牙齒摩擦起到幫助作用，因此用稻殼灰制作牙膏或牙粉的研磨劑具有清除牙垢能力強(qiáng)，效果好的特點(diǎn)。

3、在水灰比為0.22時(shí)，稻殼灰和氣化稻殼灰摻合料新拌混凝土的工作性能良好，經(jīng)時(shí)損失較小，但流出時(shí)間出現(xiàn)下降，并存在發(fā)粘現(xiàn)象，且工作性和硅灰相接近，略好于偏高嶺土；28d的抗壓強(qiáng)度，電爐熱解稻殼灰達(dá)到了108.1MPa，超過(guò)了硅灰12MPa；氣化稻殼灰由于含有較多的炭，活性較弱，而二次燃燒后的氣化稻殼灰的活性得到提高，水灰比0.19時(shí)其28d抗壓強(qiáng)度達(dá)到了104.5MPa，好于空白樣，并和偏高嶺土強(qiáng)度相接近；稻殼灰的加入可以降低混凝土的氯離子滲透性能，只要配方得當(dāng)完全可以超過(guò)硅灰的效果，水灰比越大，稻殼灰降低混凝土的氯離子滲透性能效果則越明顯。

今天的內(nèi)容就為大家介紹到這里了，感謝各位在百忙之中閱讀我們的文章，想要了解有關(guān)稻殼灰的其他知識(shí)可以在公司網(wǎng)站留言或者撥打熱線(xiàn)電話(huà)咨詢(xún)我們，更多精彩新聞資訊在等待著大家。
